Grundlagen
Stromversorgung
SCS Edu-Platine: Der 5V Anschluss der Platine ist mit USB gekennzeichnet.
Breadboard
Das EDU-Kit kommt mit einem BREADBOARD MB-10
Innerhalb des Blocks befinden sich Metallstreifen, die die elektrische Verbindung zwischen den Kontaktstellen herstellen. Dabei sind immer die Kontakte innerhalb der selben Reihe (die kurze Seite entlang) miteinander verbunden. Wenn man die Pins von zwei verschiedenen Bauteilen also in die selbe Kontaktreihe steckt, sind sie elektrisch miteinander verbunden. In der Mitte des Blocks befindet sich längs eine Unterbrechung der Kontakte, sodass man die Kontaktreihen links und rechts der Unterbrechung unabhängig voneinander nutzen kann.
Widerstände
Im Edu-Kit sind mehrere Widerstände vorhanden. Folgendes Bild hilft bei der Identifizierung des Widerstandes:
Verbindungsschema
Die Sketches sind in einem Verbindungsschema dargestellt. Folgendes Schema zeigt einen Widerstand und eine LED angeschlossen an die Edu-Platine
Pin Outs
Die Pin Out Map hilft eine Übersicht zu bekommen wo sich welche Aus- und Eingänge an der Edu-Platine befinden.
Beispiel

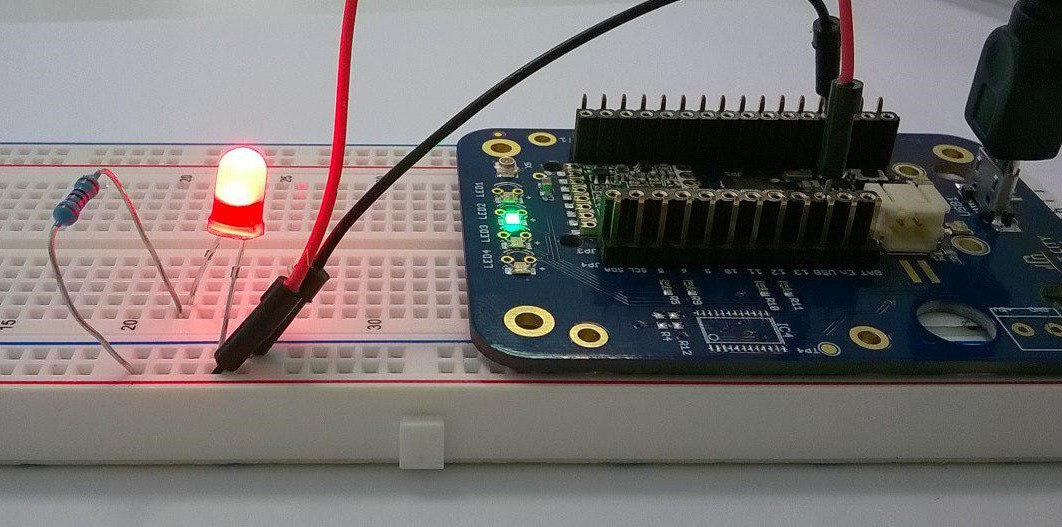

So kann ein einfache Aufbau aussehen:
